結構

本型電流互感器為環氧樹脂澆注全封閉支柱式結構，耐污染及潮濕。安裝時將一次螺釘壓緊，保證接觸可靠。

簡介

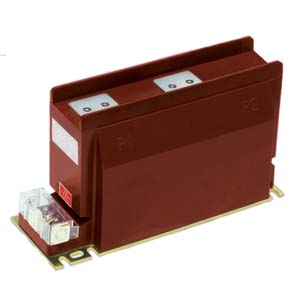

為支柱式環氧樹脂澆注絕緣戶內型全工況產品，適用于中置式開關柜或其他型式開關柜中，在額定頻率為50Hz、額定電壓為10kV及以下的電力系統中作電流、電能測量及繼電保護用。AS12/150b/2S電流互感器是環氧樹脂全封閉支柱式電流互感器;L代表電流互感器 Z代表支柱式 Z代表澆注絕緣 B代表帶保護級 J表示加大容量 9設計序號 12額定電壓（12KV） 150b澆注體寬度為150mm 2S熱穩定電流時間

互感器技術數據

1、額定絕緣水平：12/42/75kV
2、額定二次電流：5A，1A
3、額定一次電流、準確級組合、額定輸出及動、熱穩定電流見表
4、局部放電水平符合GB1208《電流互感器》標準。
5、污穢等級：Ⅱ級。
6、若用戶有要求 ，測量級可為0.2S、0.5S級

校驗方法

在進行電流互感器誤差試驗之前，通常需要檢查極性、退磁、準確度等試驗。

原理

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。測量電流互感器的誤差，國內一實驗誤差 般都采比臺被試互感器進行比較，標準互感器的電標準互感器的準確級比被試互感器高二級，即標準互感器的實際誤差小于被試互感器允許誤差的五分之一，那么，標準互感器本電流之差即差流，就是被試互感器的誤驗儀上的讀數f和就是被試互感器Fx=f（%）以對校驗儀本身的測量所列電位差式校驗儀，可以檢定10級(或5級)至0.05級互級互感器。電流互感器的運行范圍為5%~120%額定電流，這時各級電流互感器的誤差，不得超過表6中所規定的允許值各點連成的折線。所有各級電流互感器，都允許短期過載20%，同時互感器的誤差也不超出允許值。各級電流互感器在額定電流附近運行時，誤差最小。表中0.1級以下電流互感器的允許誤差，就是根據這種性能規定的；在5%額定電流時，互感器的誤差最大，允許誤差也相應規定大一些。當互感器運行在小于5%額定電流時，其誤差顯著增大，按照規定，這時互感器的準確度沒有保證，誤差可能超出表6所列的允許值。因此，在選用電流互感器的電流比時，應該使被測電流等于或略小于電流互感器的額定一次電流，使互感器在額定電流附近運行，這樣測量更準確。
