LXMZ—10W零序電流互感器安裝使用說明書

一、LXMZ—10W零序電流互感器概述

1、本說明書適用于LXMZ—10W戶外式零序電流互感器的安裝使用和驗收

2、LXMZ—10W零序互感器型號含義

LXMZ—10W

L—電流互感器；X—零序；M—母線式；Z—樹脂澆絕緣；10—一次額定電壓：10KV；W—戶外式（使用環境）。

3、本互感器引用參考標準

GB1208—2006 電流互感器

GB311.1—1997 高壓輸變電設備的絕緣配合

GB/T2900.15—1997 電工術語 變壓器、互感器、調壓器 和電抗器

GB/T7354—2003 高壓試驗技術 局部放電測量

二、用途

LXMZ—10W型母線式零序電流互感器，適用于額定電壓10KV及以下中性點不接地或經消弧線圈接地的戶外式發電廠、變電站（所）或開關站的三相交流供電系統中采用多股鋁（銅）絞線以及電工圓鋁（銅）桿架空的輸電線路上，監測其中的零序電流。當線路中的設備對地絕緣擊穿或線路接地時，為繼電保護、小電流接地選線裝置提供零序電流信號。由于本互感器的不平衡電流非常小，而靈敏度又很高，所以，特別適合用于小電流接地故障選線，可有效提高選線保護的準確性。

三、使用環境條件

1、使用場所：戶外。

2、環境溫度－25℃—＋40℃；24小時內平均值不超過35℃。

3、一個月內空氣相對濕度平均值： ≤90%。

4、海拔高度≤1000m。

5、安裝場所內無嚴重影響互感器絕緣的氣體、蒸氣或其它腐蝕性化學物質及粉塵等。

6、互感器周圍無強烈振動或沖擊物品。

7、安裝處的母線是采用多股鋁（或銅）絞線，或者是電工圓鋁（銅）桿引出的線路。

四、結構特點

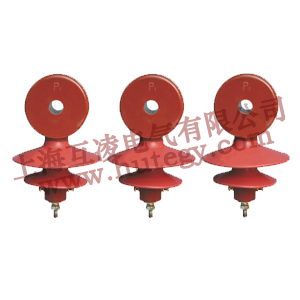

1．LXMZ—10W型母線式零序電流互感器，由三相電流互感器和安裝固定支架組成（見附圖一）。一次繞組由被測線路的三相導線代替分別穿過三只互感器的母線圓孔。二次繞組用漆包銅線纏繞在環形鐵芯上，一次導線與二次繞組之間及其固定支柱的絕緣由樹脂澆注成型。支柱的表面套裝有合成絕緣子傘盤，用于防雨和增大爬電距離。

2．三相電流互感器的P1分別與總母線側的A、B、C三相聯接；P2與線路側聯接。二次繞組接線端：S1與S1、S2與S2分別聯接，兩節點分別與過濾器的S1、S2對應聯結，由K1、K2輸出零序電流，為繼電保護或單相接地故障（小電流接地）選線裝置提供信號。

五、主要電氣性能指標

1、一次額定工作電壓10KV。

2．絕緣水平：一次三相導線對二次繞組及地工頻耐受電壓42KV/1min，雷電沖擊電壓75KV無擊穿、無飛弧，二次繞組對一次及地工頻耐受電壓3KV/1min無擊穿、無飛弧。

3、額定頻率：50Hz。

4、一次三相額定電流600A；母線孔直徑：Φ25mm、Φ50兩種。

5、額定零序變比：600/1A，誤差：10P。

6、局部放電量（1.2Um/√3）：≤20pC.

7、二次中性點額定負載:2.5Ω.

8額定容量:2.5VA。

9、不平衡電流：一次三相額定負荷電流時，K1、K2輸出電流≤0.1mA。

10、靈敏度：一次三相額定負荷電流時，任意一相線路接地（漏電）電流達120mA時，K1、K2輸出電流應大于0.15mA。

11、極性：一次P1對應二次K1為：減極性。

12、溫升：A級。

六、LXMZ—10W零序電流互感器安裝使用方法

1、安裝前應對互感器的外觀進行檢查，要求完好無損

2、極性檢查：減極性

3、安裝時把互感器平放于被測線路的高壓斷路器與線路側隔離刀閘之間的金屬構架上。底座的4個角用10×60㎜的鑼絲固定于構架上或者直接用電弧焊焊接于構架上。三相互感器的P1朝向總母線側，P2朝向線路側。一次三相導線分別穿過互感器的三個一次母線孔。接線時，要按電力線路安裝接線的工藝要求把一次導線的接頭聯接好。

4、二次電路接線用Φ2.5㎜2（或1.5㎜2）銅芯絕緣電纜線從過濾器中把K1、K2與繼電保護或小電流接地故障選線裝置的輸入端對應聯接。

5、把互感器的二次S2及支架與安裝處的接地網聯接，保持良好接地。

6、安裝接線完成后還需對互感器的一次做工頻耐壓試驗，檢查安裝過程中互感器是否受到損傷。

七：戶外零序互感器注意事項

1、互感器在使用過程中，線路負荷電流不能超過互感器一次額定最大電流的要求。若一次導線采用的是多膠鋁絞線或鋁圓桿，在工作中導線的溫度超過85℃時就應該換成多股銅絞線或銅圓桿，避免溫度過高損壞互感器的一次絕緣。

2、二次電路不能開路運行。

3、互感器的底座要按電力設備的要求與接地網連接接地。

4、互感器不能受到?jīng)_擊或強烈的振動。

八、戶外母線式零序互感器的保管、貯存、運輸和售后服務

1、互感器應存放于陰涼干燥的地方，嚴禁堆高起過五層或受到其它物品的重壓；搬運過程中要避免互感器受到?jīng)_擊或強烈的顛簸。

2、售后服務：本產品自發貨之日起12個月內或出廠18個月內非使用、保管、運輸不當出現的質量問題由我廠包修、包換、包退。

九：訂貨說明

1、訂貨時要注明產品的型號。

2、提供線路的最大負荷電流及導線規格、直經。

3、額定電流變比。

4、包裝運輸方式及到達站、港、碼頭。
