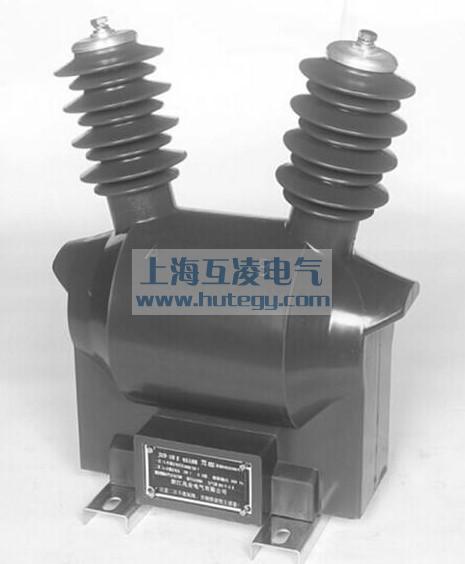

一、什么是電壓互感器變比？

　　要了解電壓互感器變比，可以從電壓互感器的基本結構、工作原理開始了解，電壓互感器是有兩個繞組，一個叫一次繞組，一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣，使兩個繞組之間以及繞組與鐵心之間都有電氣隔離。采用電磁原理

　　電壓互感器變比是指一次與二次的電壓之比值，相當于變壓器的變比，也是一次繞線砸數與二次繞線砸數的比值。通常用一次和二次的額定電壓比值表示。

　　電壓互感器一、二次線圈額定電壓之比，稱為電壓互感器的額定變比，即Kn=U1n/U2n

　　其中，一次線圓額定電壓U1n是電網的額定電壓（10、35、110、220、500KV等）二次電壓則統一定為100或100√3V，所以Kn也標準化。

　　二、常見電壓互感器變比

　　通常電壓互感器副邊線繞組的額定電壓均設計同一標準值為100伏。因此，在不同電壓等級的電路中所用的電壓互感器，其變壓比是不同的

　　380/100V、400/100V、500/100V、690/100V、1140/100V、3000/100V、6000/100V、10000/100V、15000/100V、22000/100V、35000/100V、3000/√3100/√3100/3、6000/√3100/√3100/3、10000/√3100/√3100/3V、3000/√3100/√3100/√3100/3、6000/√3100/√3100/√3100/3、10000/√3100/√3100/√3100/3、35000/√3100/√3100/√3100/3、22000/√3110/√3110/√3110/3

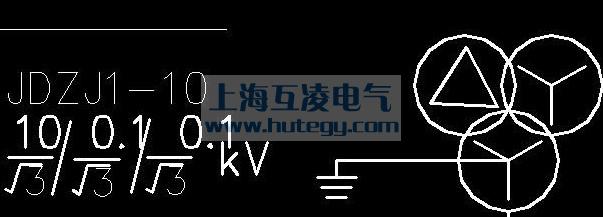

　　電壓互感器變比10/√3/0.1/√3/0.1/3什么意思？

　　高壓側線電壓為10KV，10/√3KV是高壓側相電壓，電壓互感器的二次繞組的輸出電壓為0.1KVV,0.1/√3KV是二次側相電壓；0.1/3KV是二次側輔助繞組的電壓；

　　一般接成開口三角，做為母線電壓的絕緣監測使用，正常情況下開口三角電壓為0V，當發生金屬性單相接地時開口三角電壓為100V

　　測量回路的話，二次側接的是0.1/√3，變比是10/√3/0.1/√3=100；

　　0.1/3側一般是保護用的，繞組是開口三角，用于保護用途。

　　三、電壓互感器變比怎么計算

　　變比就是一次繞組與二次繞組的比值

　　可以用一次電壓與二次電壓的比值來計算

　　對于你所說的根號3與變比沒有關系；

　　一般來說電壓互感器二次額定電壓為100v

　　在中性點非直接接地系統中

　　正常情況下，因?yàn)閁a+U

　　+Uc=0,

　　所以，Ua1x1=Ua

　　Ka1x1+U

　　Ka1x1+Uc

　　Ka1x1=0

　　發生單相接地（例如A相），有Ua′=0，U

　　′=31

　　2U

　　,Ua1x1=100V則Ua1x1=（Ua+U

　　+Uc）

　　Ka1x1=(-3Ua)

　　Ka1x1

　　Ua

　　Ka1x1=100

　　3V，所以開口三角二次繞組額定相電壓為100

　　3V。

　　四、電壓互感器變比的作用

　　電壓互感器將電力系統的一次電壓按一定的變比縮小為要求的二次電壓，供各種二次設備使用。使測量儀表和繼電保護等二次電氣設備與高壓電氣裝置很好的隔離，保證工作人員的安全；使測量儀表和繼電器標準化和小型化，并可采用小截面的電纜進行遠距離測量；當高壓側發生短路時，可保護測量儀表的電流線圈不受大電流的損害。
